ボールバーニア　表面加工データ作成

さよなら、ミハル…　うっ、うっ…
今月のガンダムエース、涙なしでは読めません…
カイは悪くねぇ、戦争が悪いんだ。がんばれ！カイ！

さて気を取り直して、ボールバーニア加工データの紹介です。
今日は、表面側の加工データ全て載せてしまったので画像が多いです。

表面側の加工データを作成します。

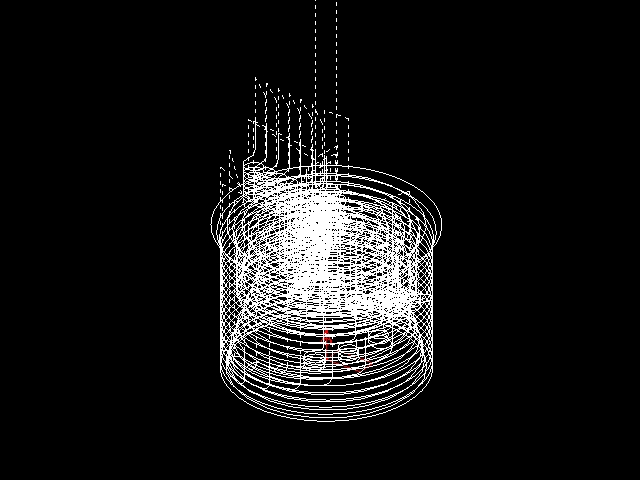

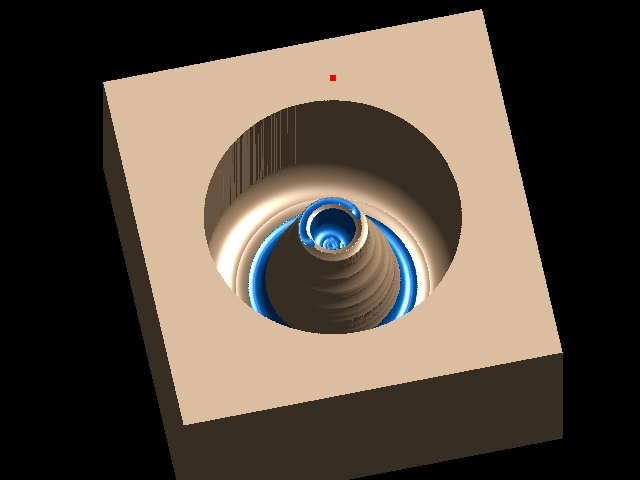

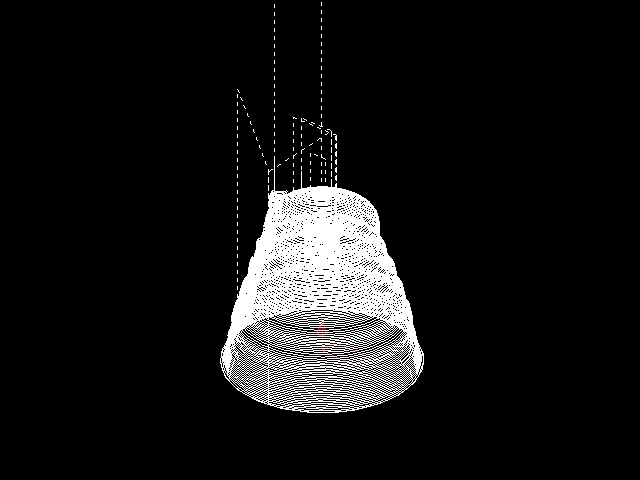

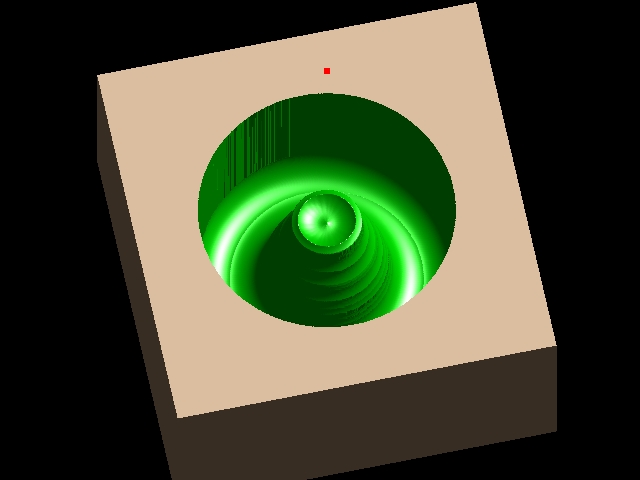

・荒取加工　Ｒ３ボール(XY1.5mm/Z0.8mm)
070330-A1070330-B1

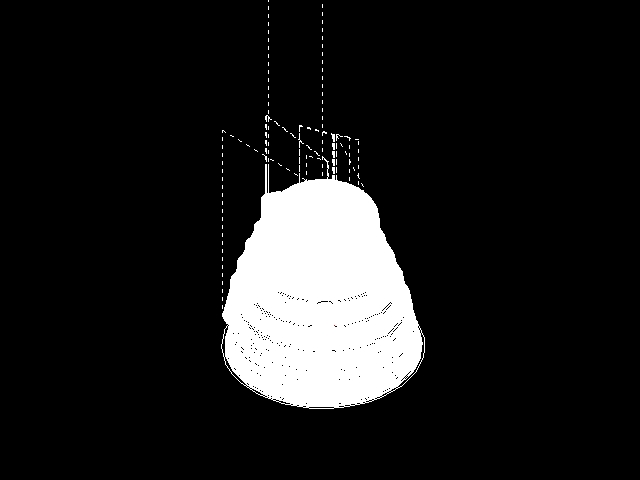

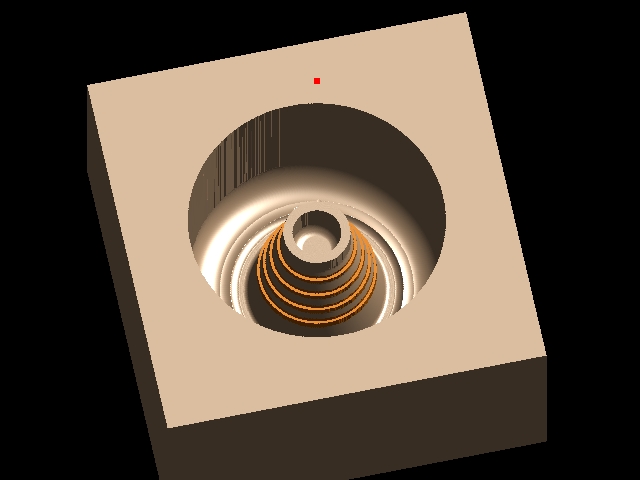

・中荒加工　Ｒ１ボール(XY0.8mm/Z0.4mm)
070330-A2070330-B2

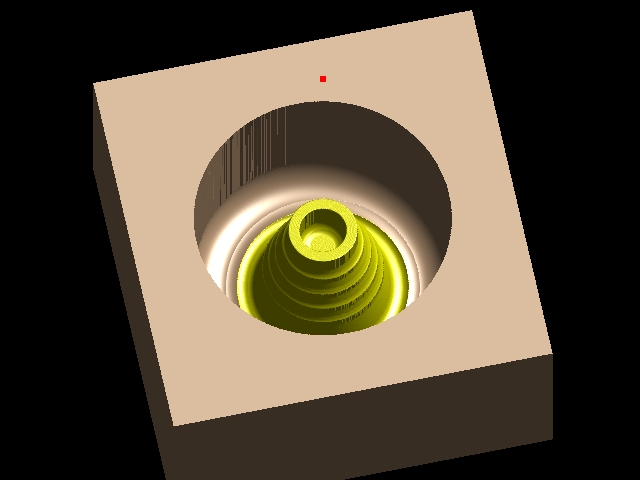

・中仕上加工　Ｒ１ボール(XYZ0.15mm)
070330-A3070330-B3

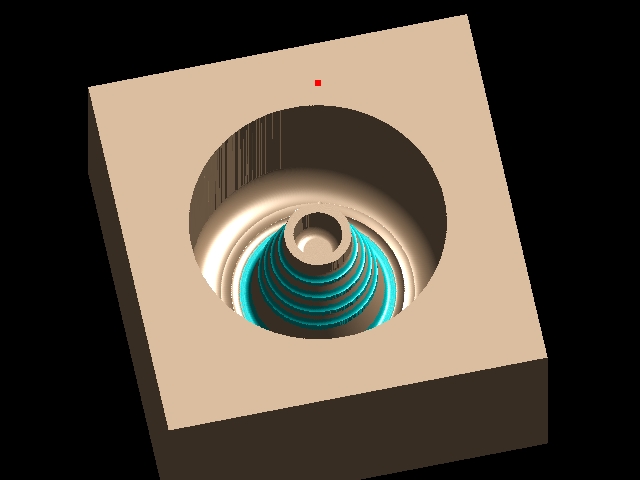

・仕上加工　Ｒ１ボール(XYZ0.06mm)
070330-A4070330-B4

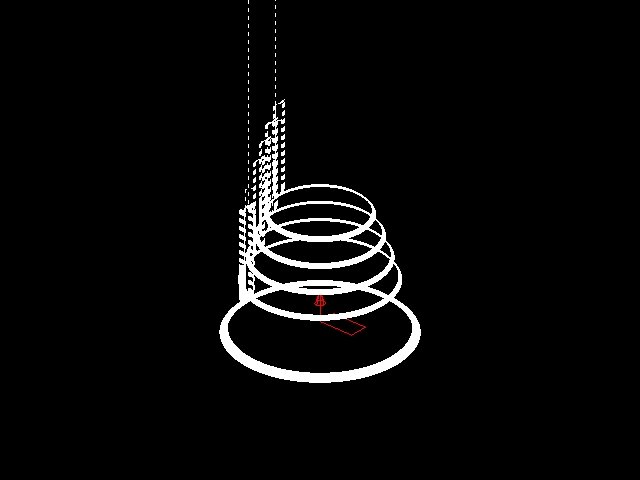

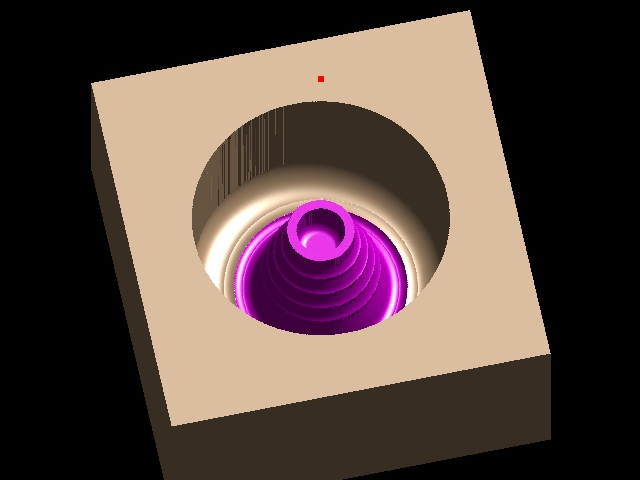

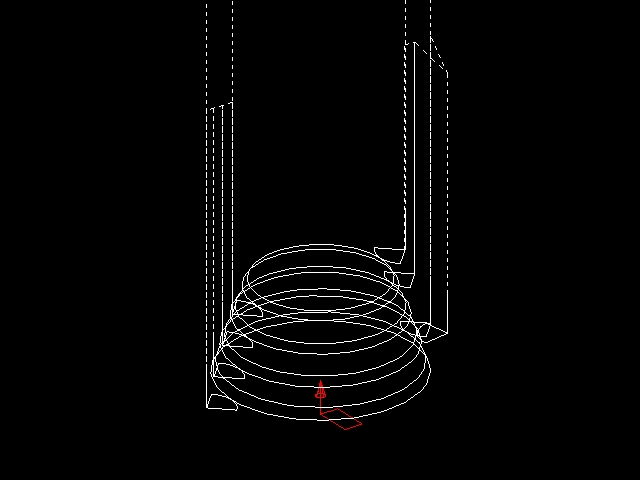

・隅取加工　Ｒ０．５ボール(XYZ0.05mm)
070330-A5070330-B5






・角出加工　ファイ２フラット
070330-A6070330-B6

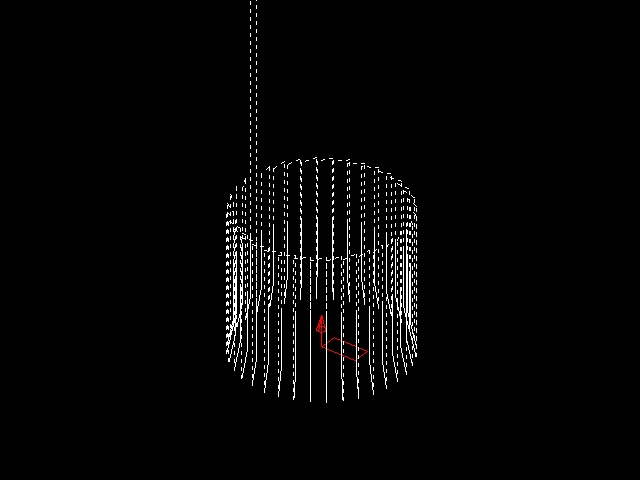

・縦スジ　Ｒ０．３ボール
070330-A7070330-B7







１個分の加工データ完成です。
これらのデータを個数分コピーし、データ作成は完了です。

Ｒ３荒加工のシミュレーションをキャプチャーしてみました。
データ重いので期間限定です。
長いので、1:34付近から早送りしてます。
良ければどうぞ。
注）ファイルサイズ(22MB)が大きいので表示までに時間掛かります。(ストリーミングってどうやんの？)


＜ガンタンク＞
記事を独立させることにしました。
