Code-GSの工房はとてもとても暑いです。
なぜって？それはエアコンが無いからですよぉ…

さて、夜な夜なテスト加工を繰り返していましたミニサイズのスリットシートですが、ある程度目処が立ったので公開したいと思います。
加工中の動画も載せたので是非見てみてください。

今回のスリットサイズは、
スリット穴幅0.4mm/ピッチ0.7mm/スリット板幅0.3mm/板厚0.3mmです。
外形寸法は、2×4、2×5、2×6 の３種類２パターン。
シートサイズは60×45です。

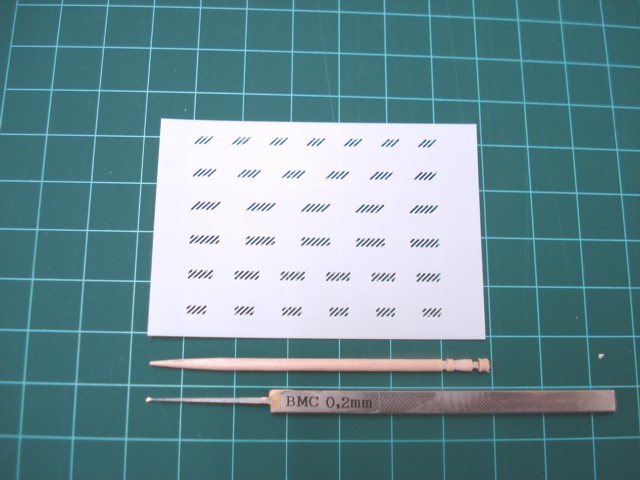

大きさが解りやすいように、爪楊枝とBMCタガネを並べてみました。

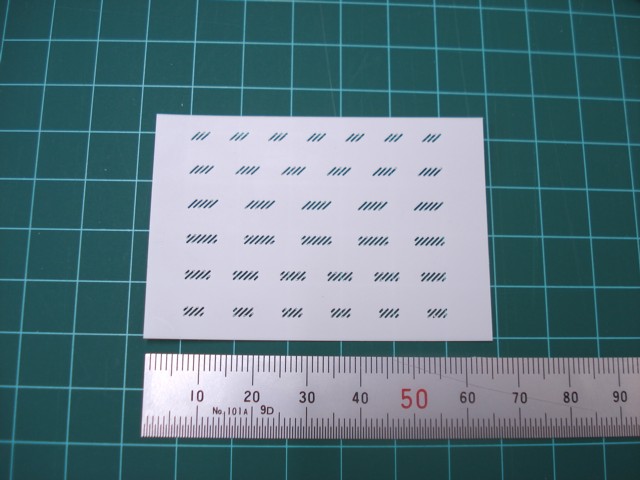

こっちの画の方が解りやすいでしょうか？

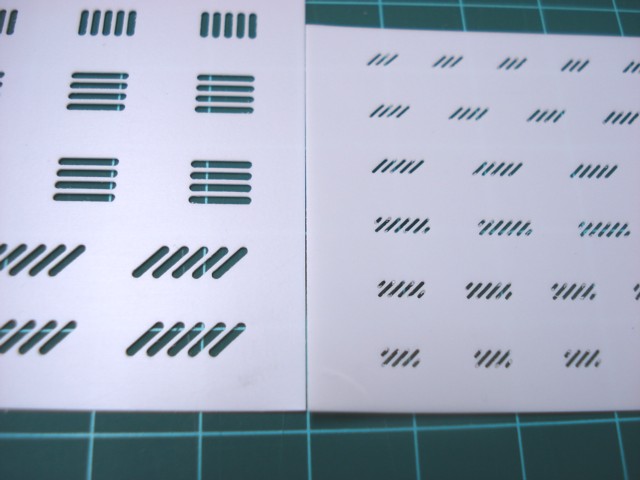

今あるスリットシートに比べるとかなり小さいです。

今回の加工はなかなか難しかったです。
スリット幅が0.3mmと細いので、今あるスリットシートと同じ切削条件だと、プラバンが工具負荷に負けて暴れてしまい、なかなか上手く削れないんですよね。

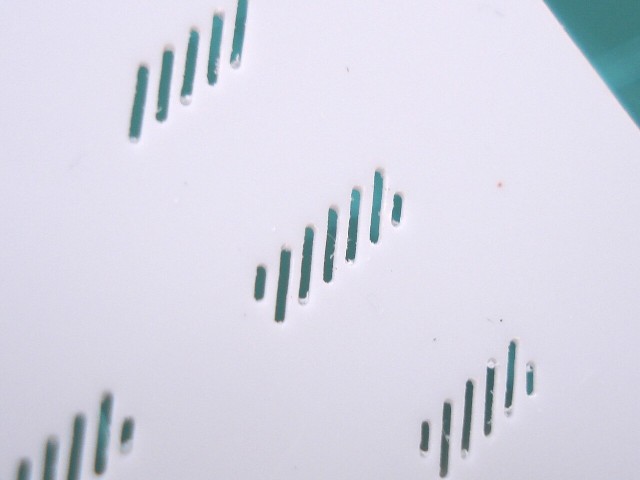

パッ見はいいんですが、よく見てみると、
ほらっ、スリット幅が一定じゃないですよね。
ちょっと、これじゃね...
技術者として妥協はできませんからｗ　いや、技術者じゃなくてもダメだから

Zの切込量と切削速度を何度も調整して、やっとこさ良い条件を見つけました。

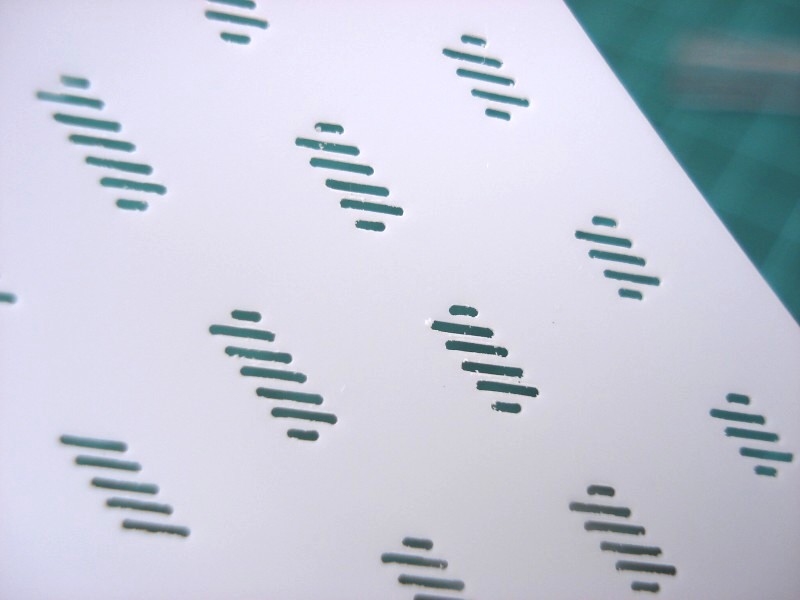

バリはどうしても出てしまいますが、スリットの一定感はかなり良くなったと思いますが、どうでしょうか？

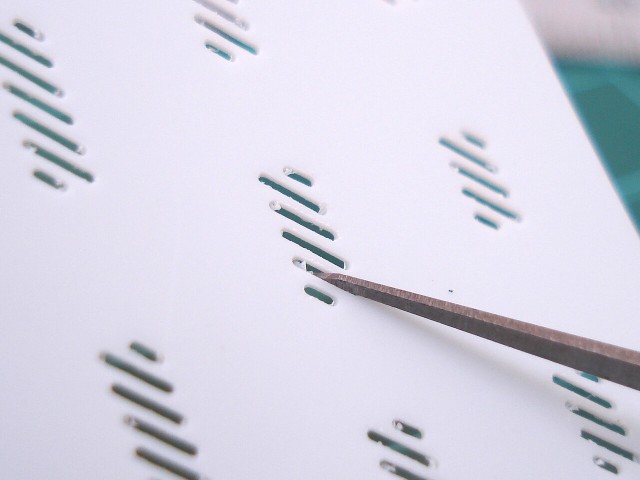

バリ取り処理は、0.2mmか0.3mmのBMCタガネで彫り彫りすればキレイに整形できます。
ここからはモデラーさんの出番ということで＾＾；
最後の仕上げはよろしくお願い致します。<(_ _)> な、なんとも中途半端な…(汗
もう少し条件を追い込めばバリは減ってくると思うので、もう少しキレイなものを提供できるようになると思います。
